Работа с параметрами в Revit — важная, но зачастую трудоемкая задача, отнимающая много времени у BIM-специалистов. Добавление, редактирование и управление параметрами в проекте или семействе требуют внимательности и последовательности, что не всегда удобно при больших объемах данных. Решить эту задачу помогает бесплатный плагин ParaManager из линейки продуктов Diroots. В статье мы рассмотрим, как установить и использовать этот инструмент, а также какие возможности он открывает для ускорения и упрощения работы с параметрами.
Сразу отмечу, что плагин очень просто установить. Для этого нужно лишь заполнить короткую форму, согласившись с политикой конфиденциальности. После этого ниже появляется кнопка для скачивания дистрибутива.
После установки появится вкладка в Revit с названием «DiRootsOne», сам ParaManager находится вот здесь:

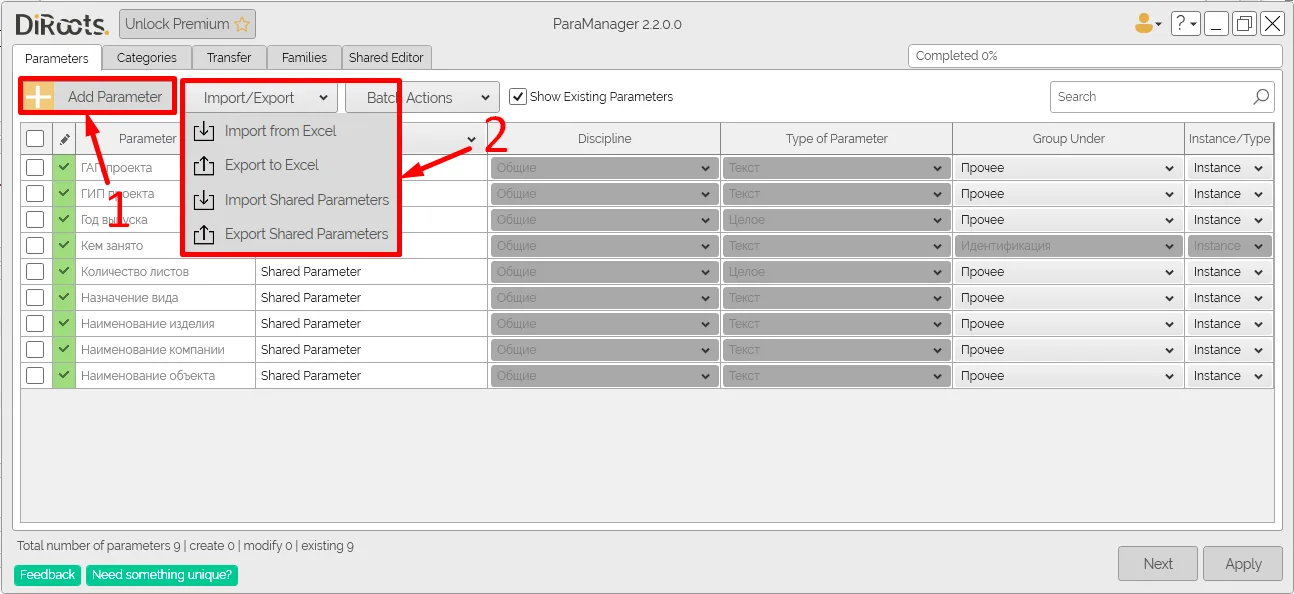

По нажатию выпадает отдельное окно, где имеется несколько вкладок. Пройдемся по каждой из них. Первая вкладка называется «Parameters», позволяет создавать новые общие параметры (1) и импортировать/экспортировать общие параметры проекта (2). Данная функция работает в двух вариациях, с файлом общих параметров и с Excel.
Для примера добавим два параметра:

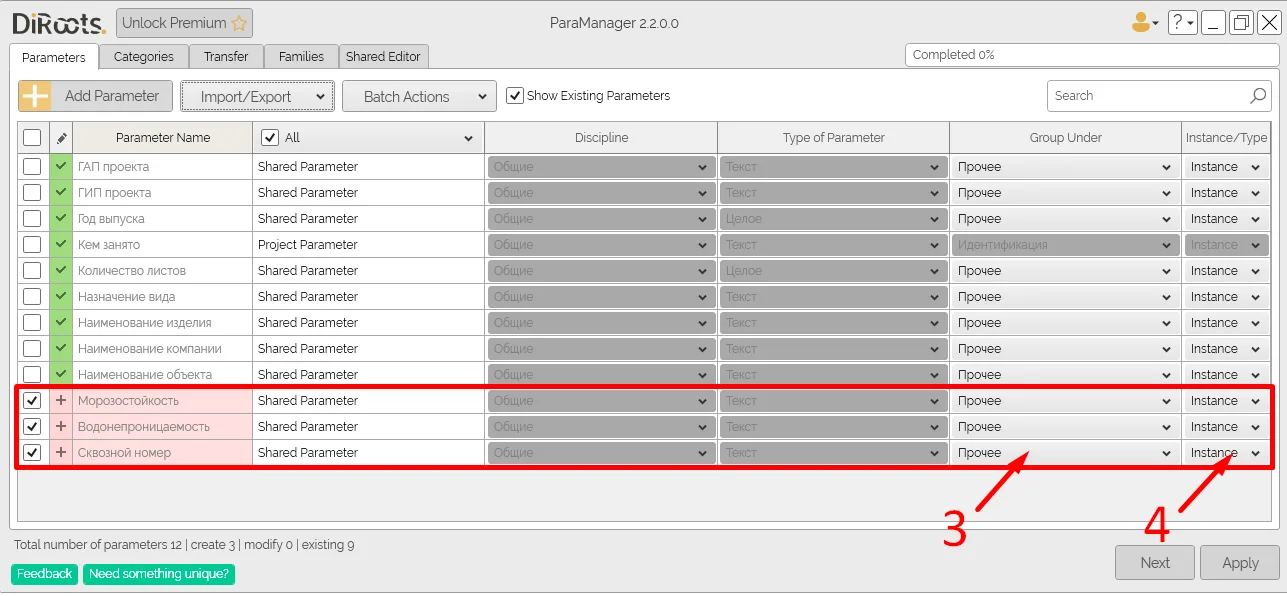

Пока они еще не записаны в проект, поэтому их имена выделены красным цветом с «плюсом» во втором столбце. При необходимости указываем группу (3) и задаем, будут ли добавляемые параметры относиться к типу или к экземпляру (4).

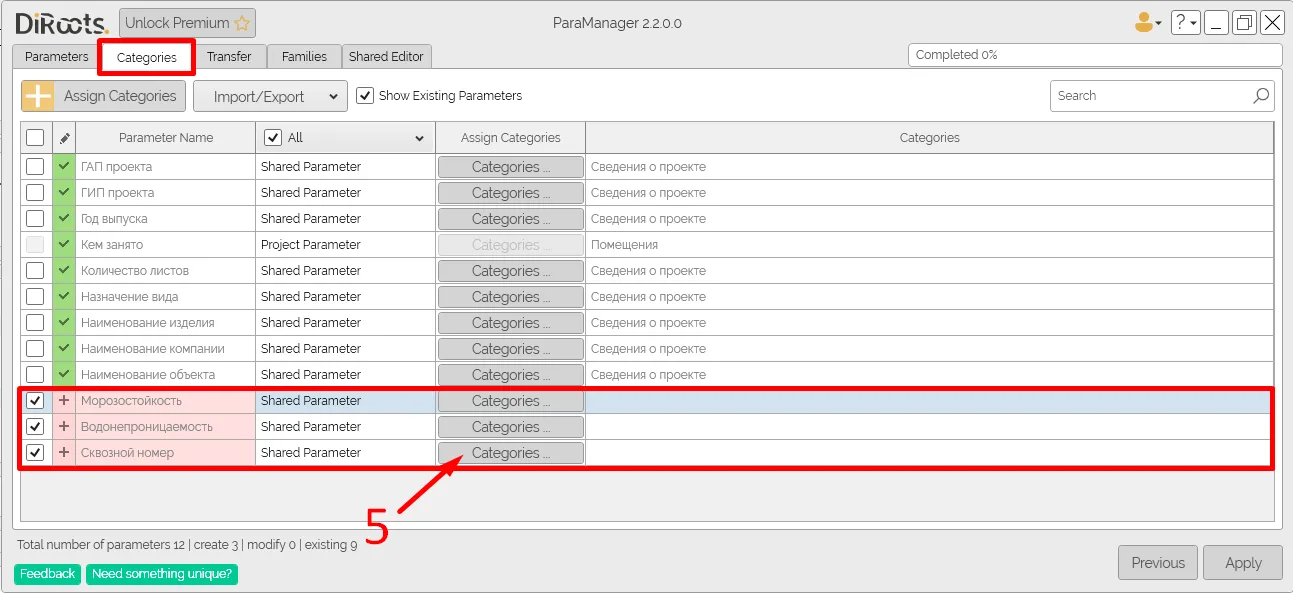

Теперь переходим на вкладку «Categories» и назначаем категории для каждого параметра:

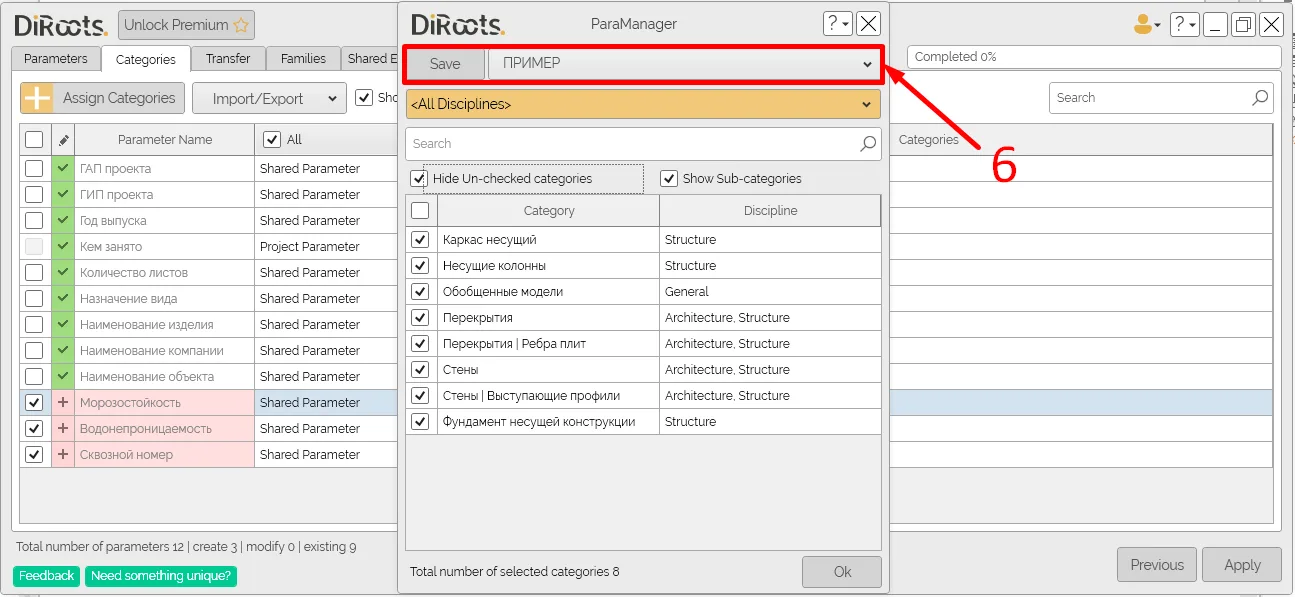

Очень удобно, что выбор категорий можно сохранить (6) и в дальнейшем многократно использовать, так что не придется проставлять галочки каждый раз:

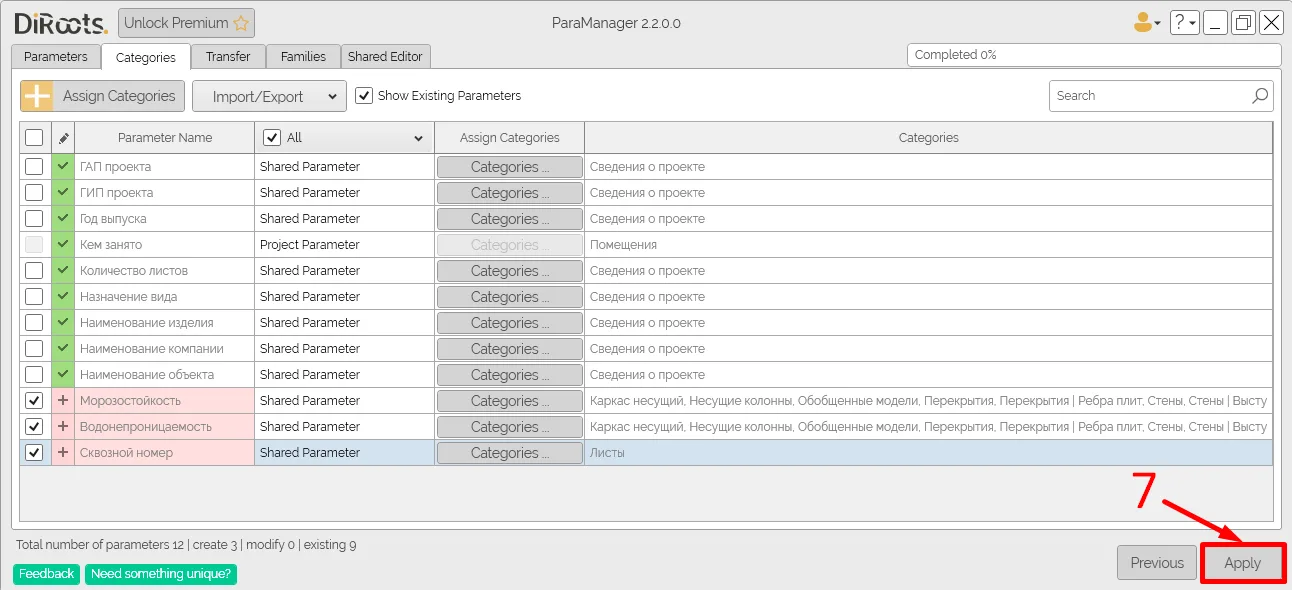

Теперь остается только нажать кнопку «Apply» (7) и параметры добавятся в проект:

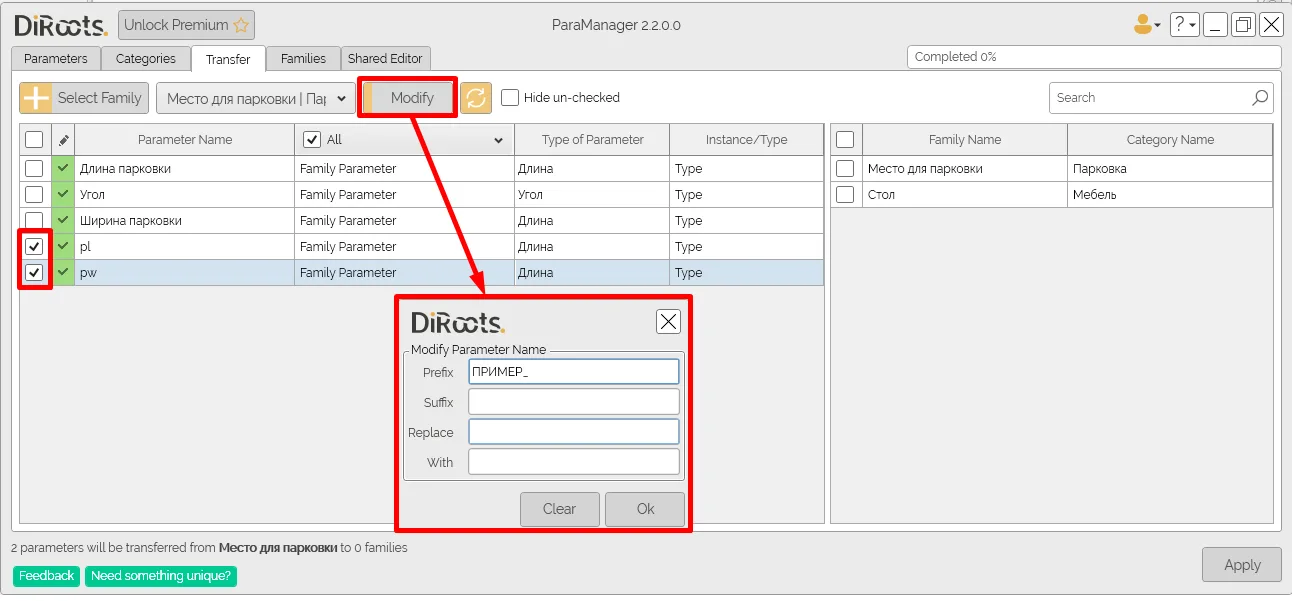

Что ещё может данный плагин? Давайте перейдем на вкладку «Transfer». Здесь можно модифицировать имена параметров семейств, размещенных в проекте, например, задать префикс:

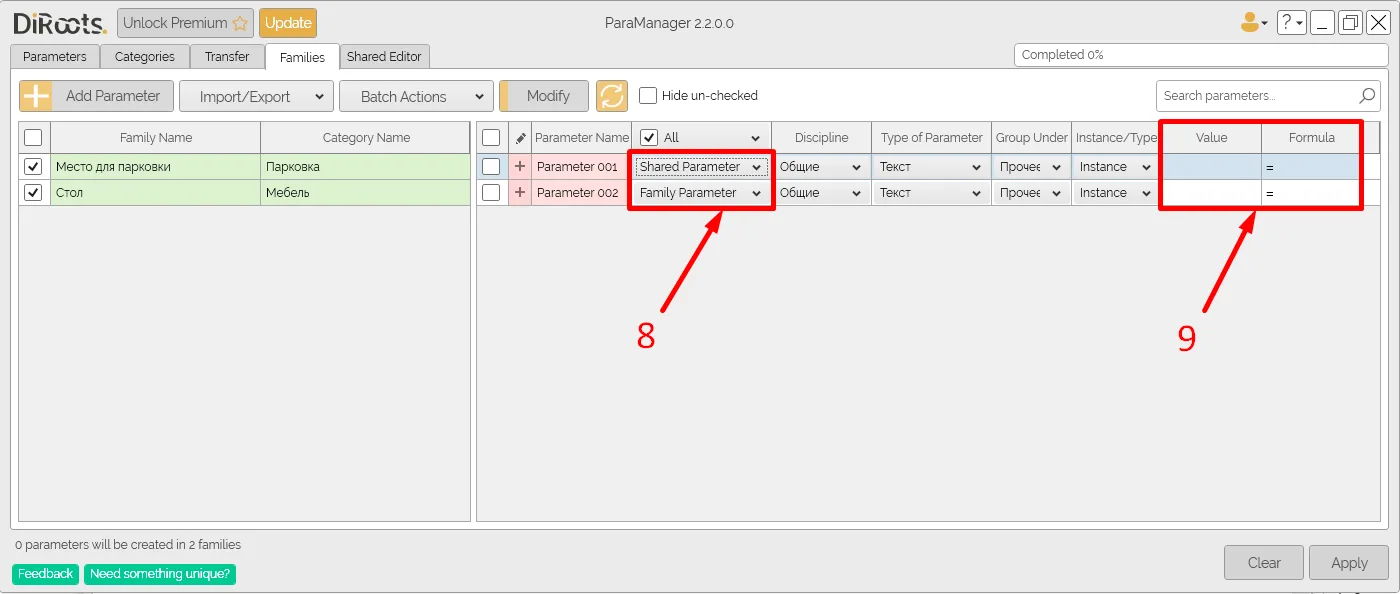

На вкладке «Families» находится еще один крайне полезный функционал, который позволяет выбранным семействам, размещенным в проекте, пакетно добавлять как общие параметры, так и параметры семейства (8). Хочу обратить внимание, на то что можно сразу прописывать значение у параметра или формулу (9)!

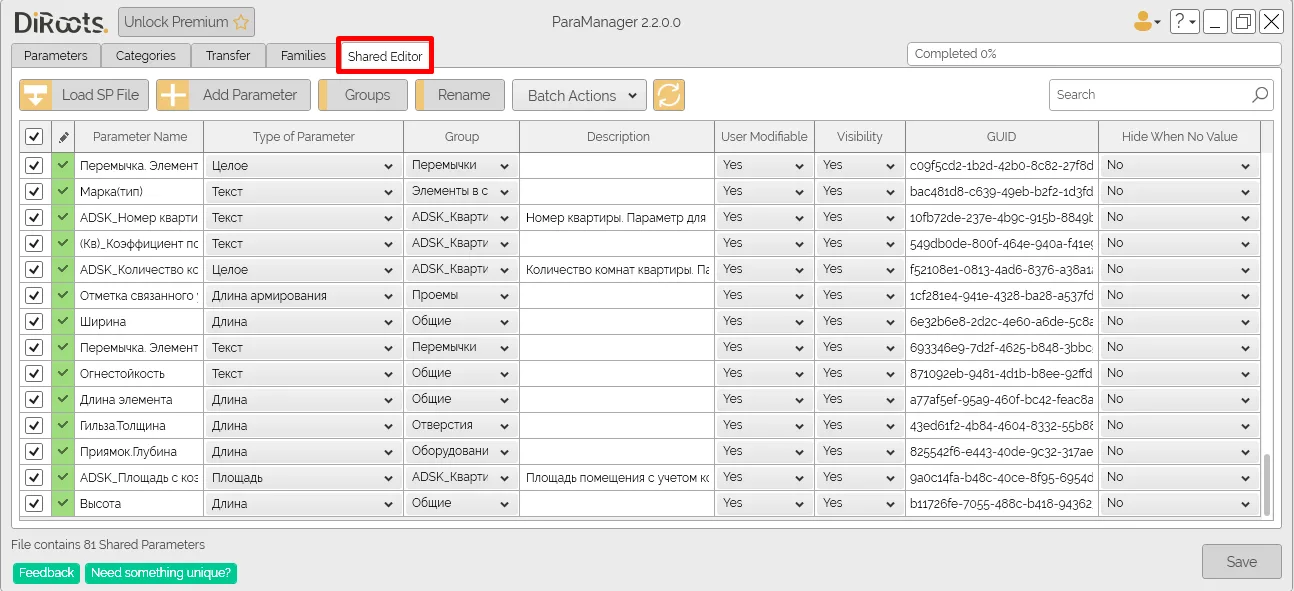

И последняя вкладка «Shared Editor». Название говорит само за себя, несложно догадаться, что это редактор файла общих параметров в удобном представлении, где мы можем производить любые операции с текстовым файлом параметров:
Подведем итоги. Плагин ParaManager — это удобный инструмент, который экономит время и делает работу с параметрами в Revit намного проще. С его помощью можно быстро создавать и редактировать параметры, переносить их между проектами, работать с файлом общих параметров и пакетно изменять семейства. Всё это помогает ускорить процесс и снизить количество ошибок. Однозначно полезная вещь, которая пригодится каждому, кто регулярно работает в Revit.
Так где взять эту классную фичу? Ответ — на сайте разработчика.
