Светослав Нинов, разработчик линейки приложений для работы с металлоконструкциями Titan для Revit и Titan для Advance Steel, на личном опыте знает, что проектирование этого раздела долгое время вызывало трудности у проектировщиков. При оформлении раздела КМ пользователи из РФ сталкивались с проблемой получения корректной технической спецификации металлопроката: стандартные средства не позволяли автоматически учитывать стальные пластины в узлах, особенности работы стальных элементов в Revit не позволяют группировать их или объединять в сборки.
Всё это приводило к необходимости ручной работы и дополнительным затратам времени для моделирования узлов элементами обобщенной модели и их подгонки к основным элементам конструкций. Решением этих задач стал плагин Titan for Revit, который перенял проверенные принципы работы из Advance Steel и адаптировал их под среду Revit.

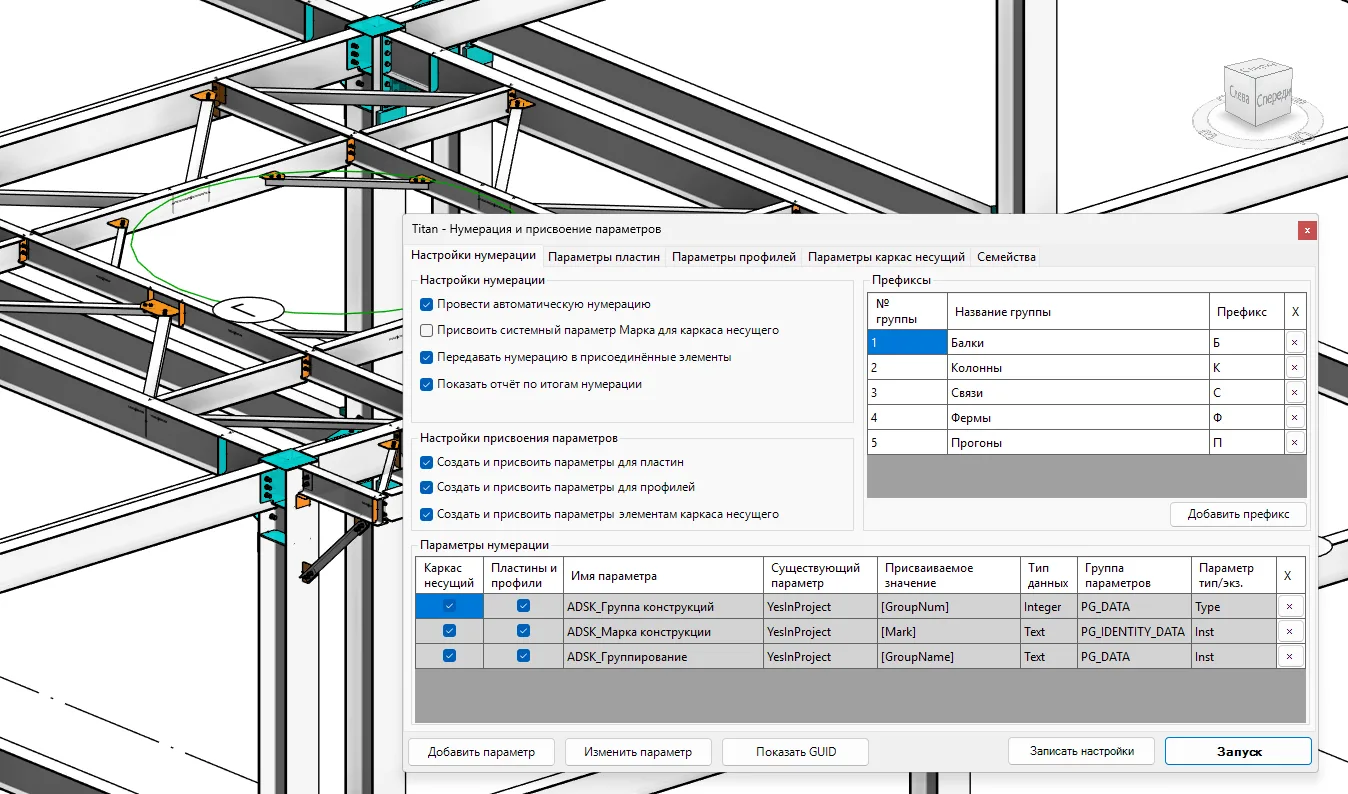

Основной инструмент плагина — нумератор. Он автоматически присваивает элементам марки, префиксы и группы, используя систему параметров ADSK.
Благодаря этому балки, колонны и связи получают не только уникальные номера, но и правильную классификацию. Более того, нумератор позволяет передавать параметры в присоединенные элементы внутри узлов, что делает возможным корректное формирование спецификации. Если в проекте возникают конфликты параметров, Titan предупреждает об этом и дает пользователю выбор: выгрузить семейства или продолжить работу, понимая, что параметры будут перезаписаны.

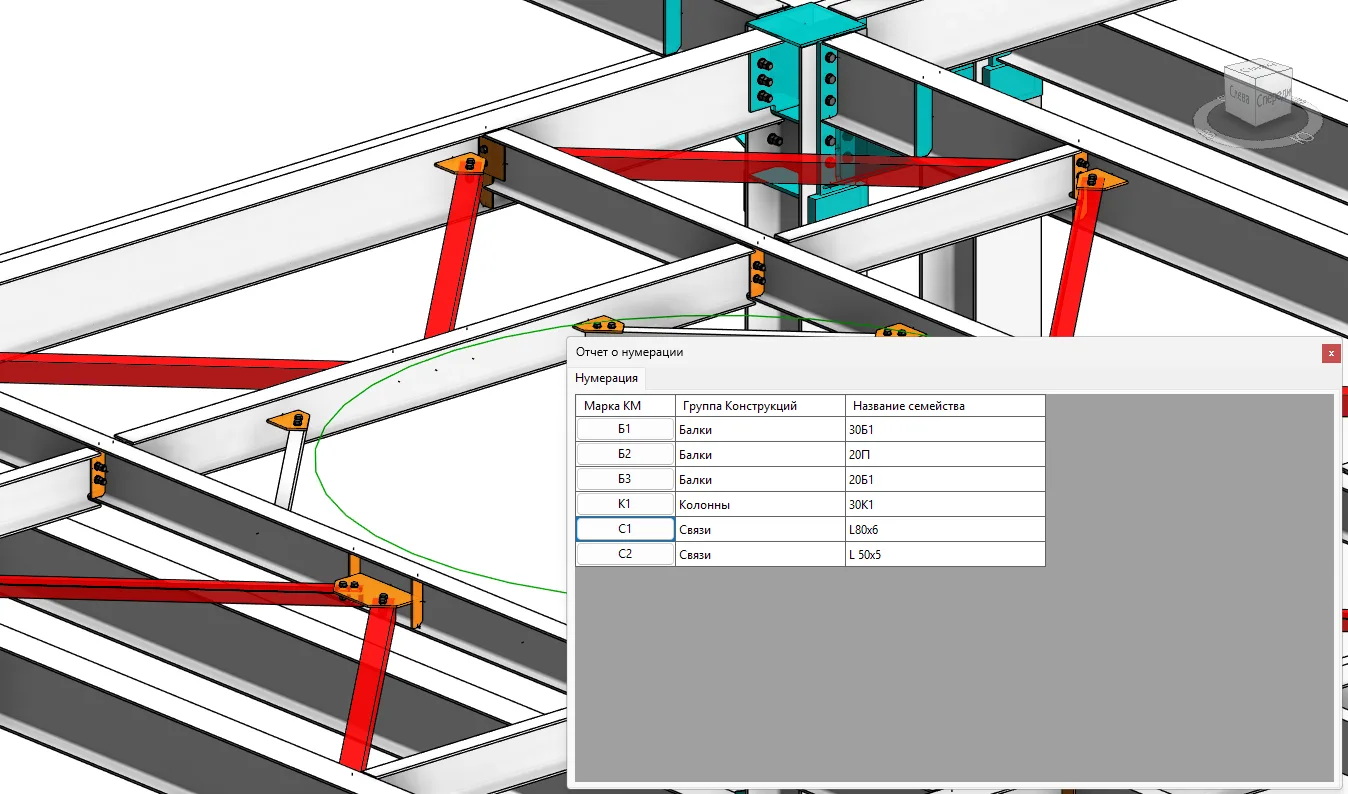

После нумерации формируется отчет, где видно, какие марки были присвоены. Из окна отчета можно подсветить элементы прямо в модели, что облегчает проверку результата. Так, инженер видит, какую конкретно маркировку получили элементы конструкции и попали ли они в нужные группы. При необходимости нумерацию можно отменить, очистив параметры у выбранных категорий элементов.
Ключевой особенностью Titan является использование сварных и болтовых соединений как основы для объединения элементов в сборки. Поскольку в Revit отсутствует полноценный механизм групп для стальных элементов, разработчики пошли по пути, который давно зарекомендовал себя в Advance Steel. Если элементы соединены заводской сваркой или болтами, они автоматически относятся к одной марке. Это можно проверить с помощью команды «Подсветить марку»: все связанные элементы окрашиваются цветом, наглядно показывая их принадлежность.

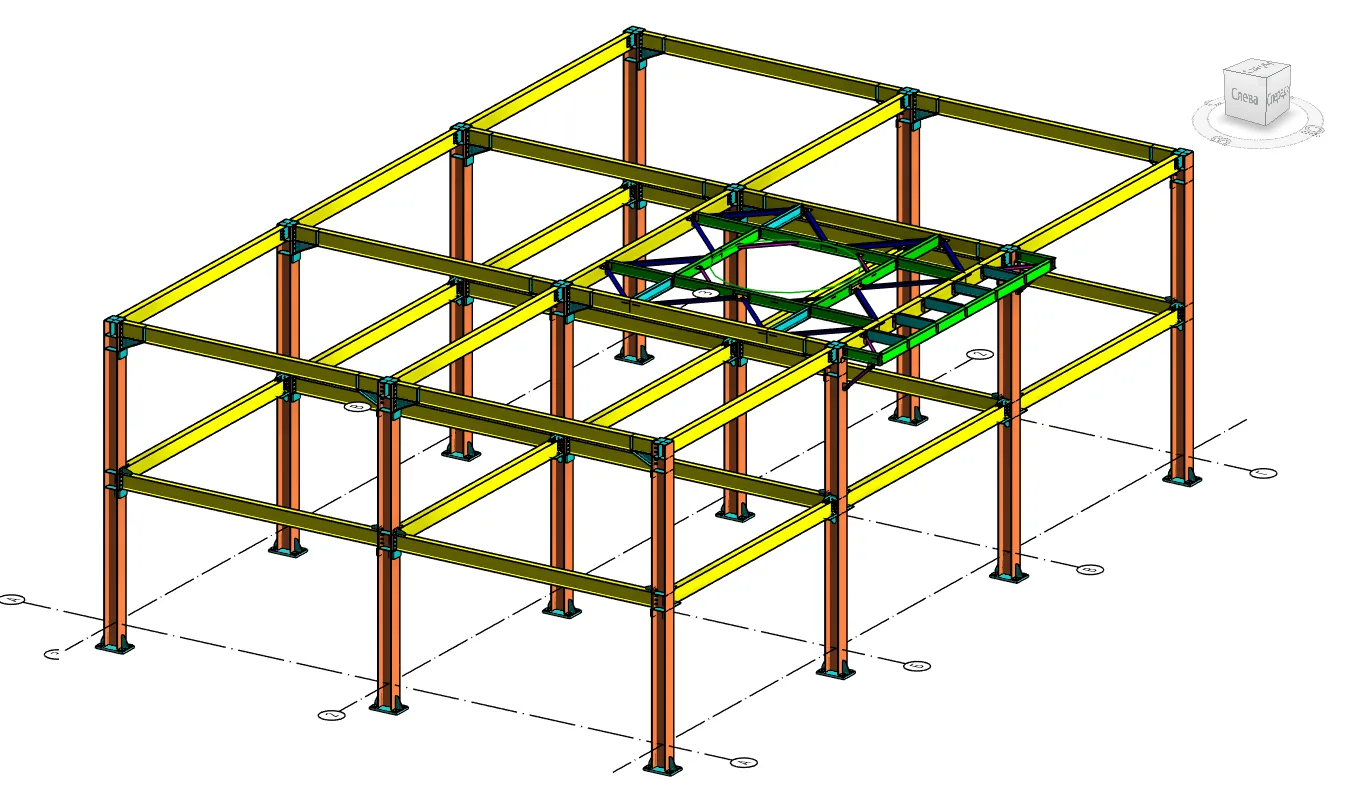

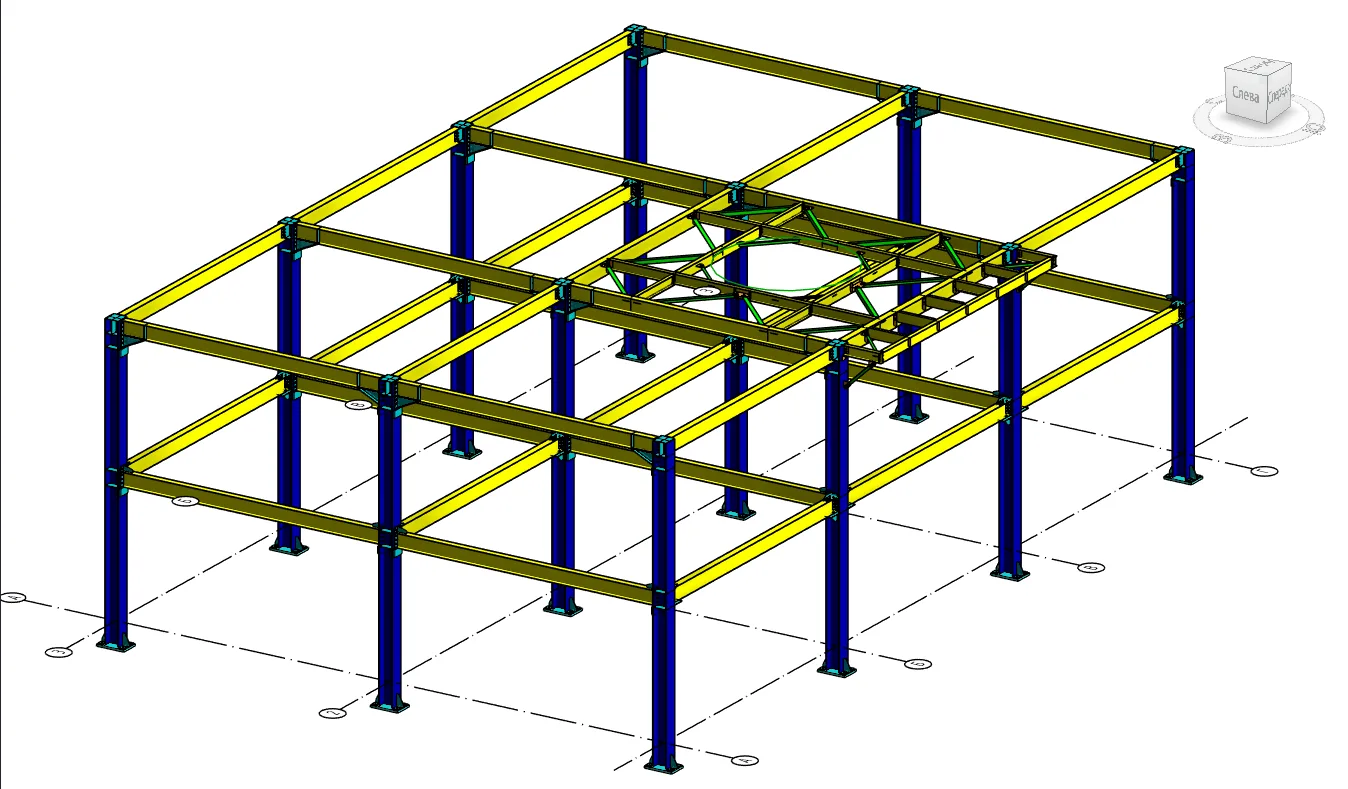

Важным преимуществом плагина является набор инструментов для визуализации и индикации элементов. Например, команда «Сечения по цветам» окрашивает элементы в зависимости от сечения профиля, а «Группы конструкций по цветам» помогает визуально разделить колонны, балки, связи и любые другие группы конструкций, которые вам понадобятся в проекте. Дополнительно можно подсветить соединения: выбрав сварной шов, пользователь видит, какие элементы он объединяет. Эти функции делают работу в модели интуитивной и прозрачной.

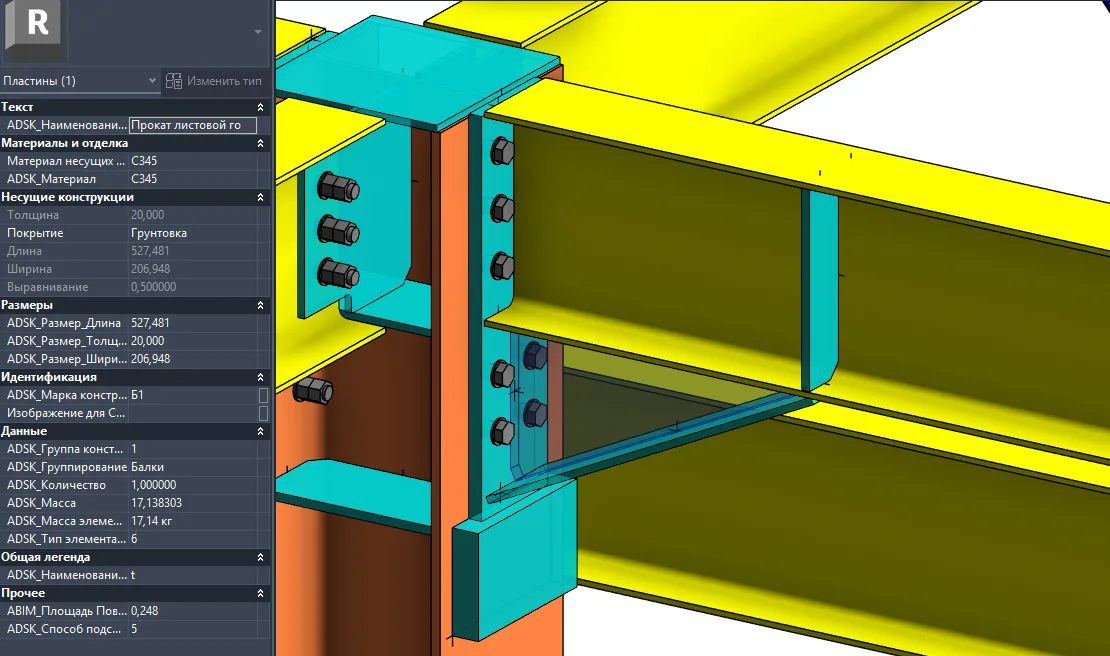

Titan также расширяет возможности по классификации и параметризации. Для пластин и профилей автоматически добавляются параметры массы, площади поверхности, размеров и другие свойства в соответствии с BIM-стандартами. Это гарантирует, что даже элементы, находящиеся внутри узлов, попадут в спецификацию с корректными данными. Если пользователь хочет добавить собственный параметр, это можно сделать через настройки нумератора, указав имя, GUID и тип данных.
В результате автоматизации удаётся формировать техническую спецификацию металла с учётом всех элементов модели. Пластины распределяются по толщине материала, профили группируются по типам, а массы рассчитываются автоматически. Это решает главную задачу: проектировщик получает точную ведомость, которая полностью отражает модель, включая сложные узлы.
Для повседневной работы предусмотрены дополнительные функции. К примеру, можно вручную редактировать состав соединений, добавляя или удаляя элементы без необходимости перестраивать весь узел. А команда «Превратить структурный элемент в балку» помогает корректно обрабатывать объекты при использовании модификаторов. Эти инструменты повышают гибкость и делают работу с моделью более удобной.
Таким образом, Titan for Revit не просто закрывает пробелы стандартного функционала, но и выводит проектирование металлоконструкций на новый уровень. Автоматическая нумерация, отчетность, визуализация и спецификация превращают Revit в полноценный инструмент для подготовки документации КМ. А главное – инженеры экономят время и получают более качественные результаты.
