В помощь пользователям российского BIM-комплекса Model Studio CS предлагается статья, которая поможет легко освоить работу с миникаталогами. Эти инструменты необходимы для эффективной организации базы данных оборудования и материалов и позволяют ускорить процесс проектирования и минимизировать ошибки.
Организация базы данных оборудования, изделий и материалов
База данных оборудования, изделий и материалов для работы в среде Model Studio CS хранится на развернутом сервере Microsoft SQL или PostgreSQL. Номенклатура изделий и материалов базы данных даже в рамках одного модуля включает несколько тысяч позиций. Чтобы не запутаться в таком большом количестве данных, быстро оценить наполненность базы и найти необходимый элемент, в программном комплексе реализованы следующие инструменты: выборки, классификаторы и миникаталоги.
Выборка (по сути, фильтр) и классификатор (по сути, настраиваемая сортировка) создаются автоматически, по заданным условиям и параметрам. Причем, как для выборки, так и для классификатора можно создавать несколько уровней вложенности.

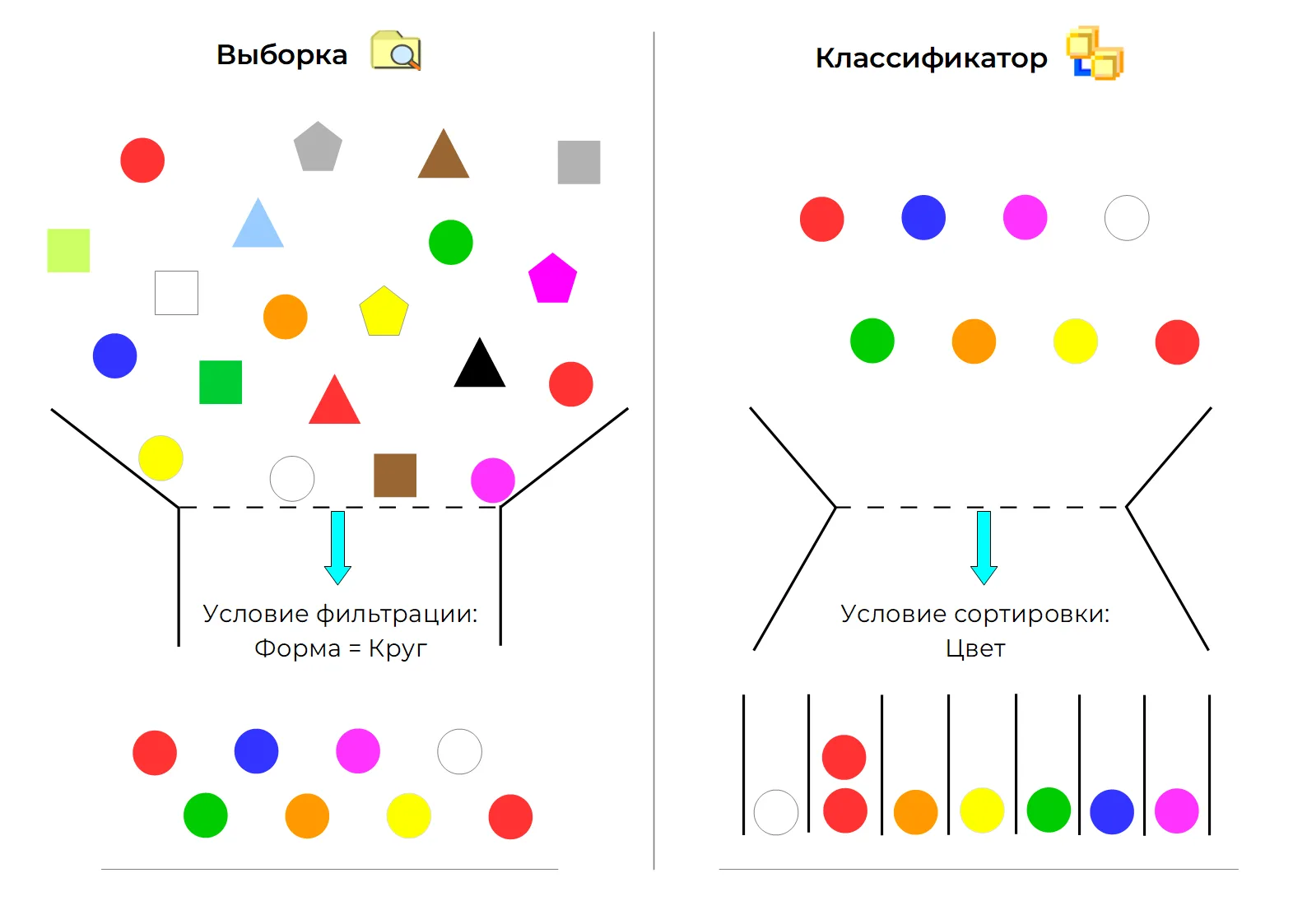

Принципы работы выборки и классификатора показаны на следующем рисунке.
Зачем нужны миникаталоги
Миникаталог – это список выбранных пользователем библиотечных объектов. В отличие от выборок и классификаторов, миникаталог создается вручную.
Можно образно сравнить миникаталог с рецептом блюда или списком продуктов: прежде чем что-то приготовить, мы записываем на листочке перечень продуктов, берем его с собой в супермаркет и складываем в корзину продукты согласно этому перечню.
Инженерные сети, в отличие от архитектурных и строительных конструкций, являются совокупностью неразрывно связанных друг с другом элементов. Например, система отопления состоит из источника тепла, насоса, труб, фитингов, трубопроводной арматуры, контрольно-измерительных приборов, отопительных приборов, креплений, теплоизоляции. При проектировании, информационном моделировании и монтаже все элементы системы должны быть надежно соединены между собой.
Поэтому для инженерных сетей в программе Model Studio CS имеются специализированные функции для миникаталогов, о которых будет рассказано ниже.
Как создать миникаталог

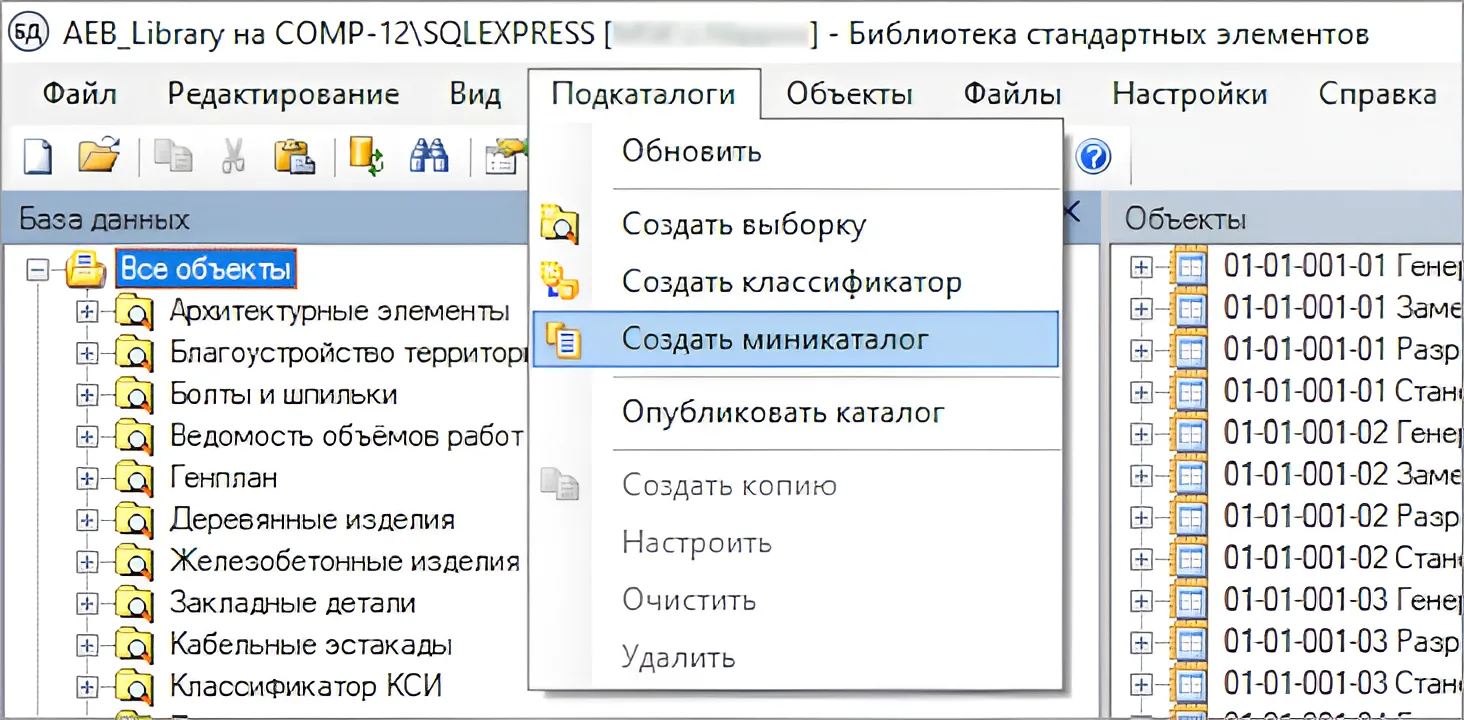

Чтобы создать миникаталог, нужно в программе Менеджер библиотеки стандартных компонентов (поставляется вместе с дистрибутивом любого модуля Model Studio CS) выбрать корневую папку «Все объекты» или какую-либо уже созданную подпапку, затем в меню «Подкаталоги» нажать кнопку «Создать миникаталог».
Также кнопка «Создать миникаталог» доступна в контекстном меню при нажатии правой кнопкой мыши на желаемой папке.

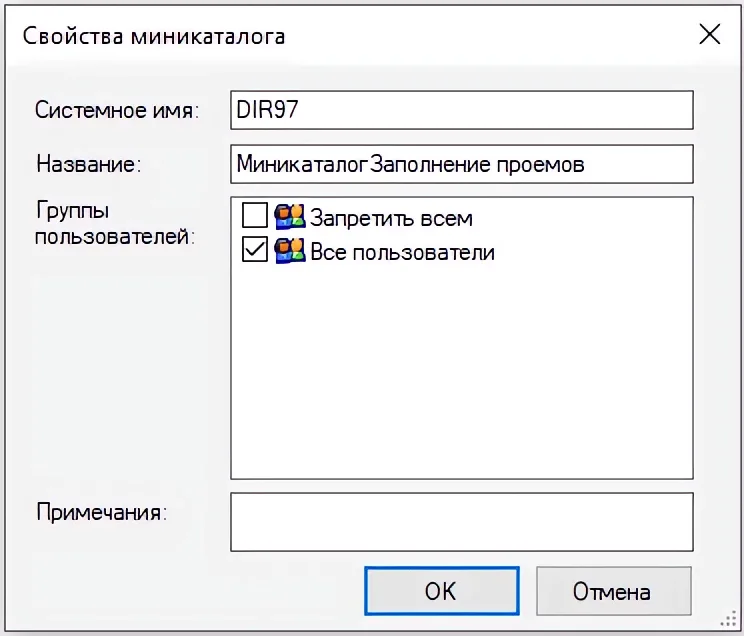

В следующем диалоговом окне нужно ввести название миникаталога (название можно потом изменить). Также в этом диалоговом окне можно назначить группу пользователей, которые могут иметь доступ к этому миникаталогу.

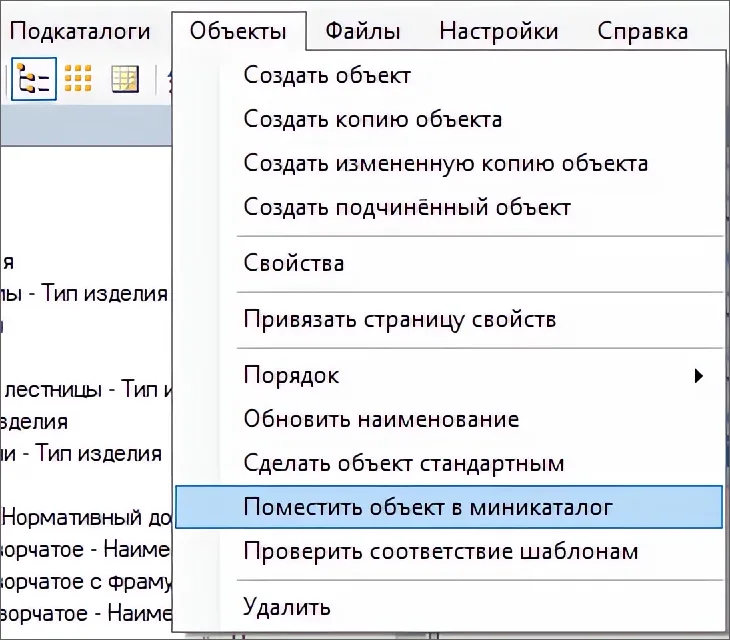

Чтобы поместить объект в миникаталог, его нужно сначала выбрать окне «Объекты», а затем с помощью меню «Объекты» выбрать команду «Поместить объект в миникаталог».

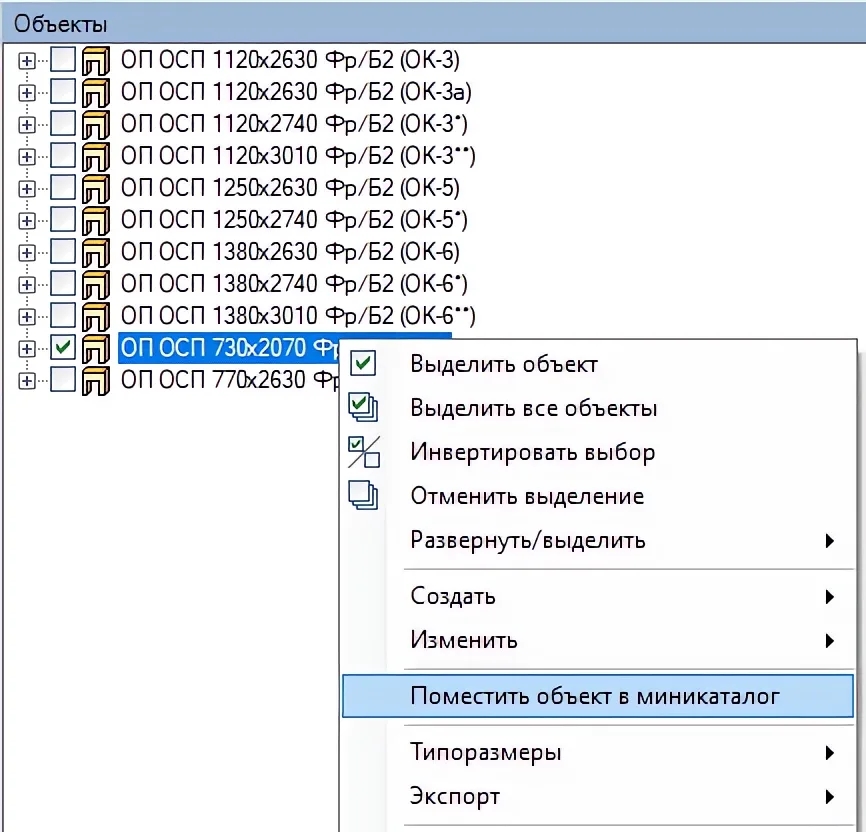

То же самое можно сделать с помощью контекстного меню.

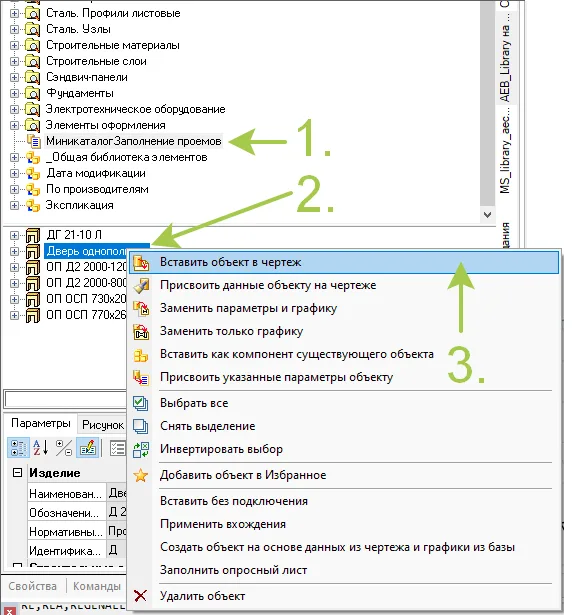

Теперь можно использовать созданный нами миникаталог для быстрой ориентации в базе данных стандартных компонентов и вставки объектов из этого миникаталога в чертеж.
Миникаталог для труб
Давайте создадим эскизный трубопровод в Model Studio CS «Водоснабжение и канализация» (принцип построения труб одинаков для всех модулей Model Studio CS).

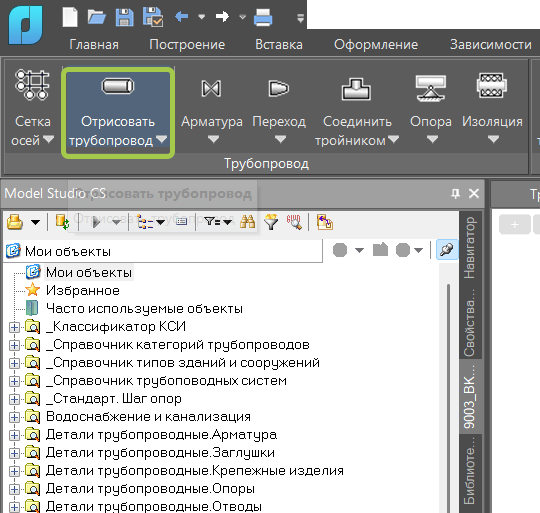

На вкладке «Водоснабжения и канализация» нажимаем кнопку «Отрисовать трубопровод».

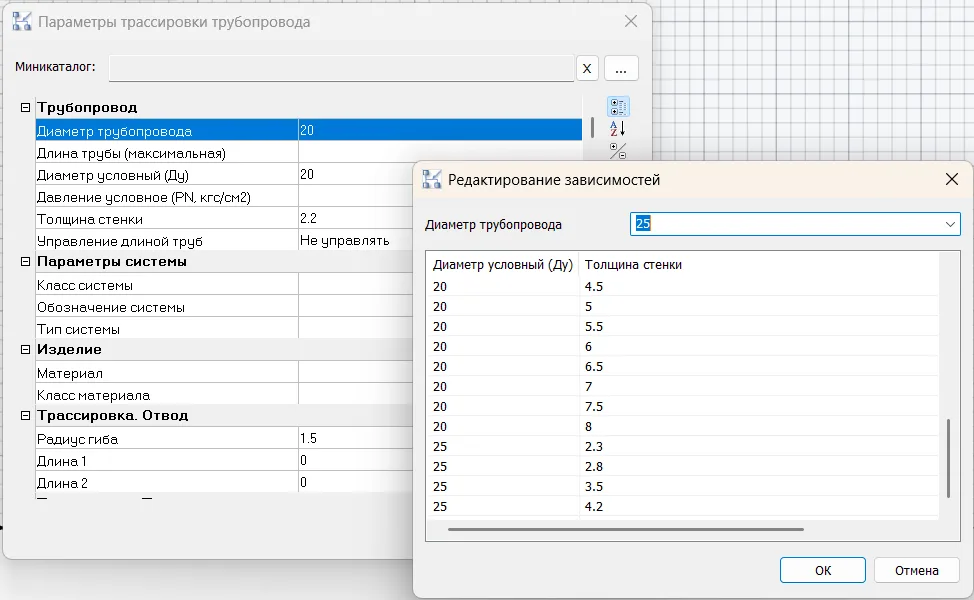

При нажатии на Диаметр трубопровода открывается дополнительное окошко с табличкой Диаметр условный – Толщина стенки. Выбираем одну пару из предложенных значений, другие параметры не заполняем и строим трубопровод.
В процессе построения можно задавать любые углы поворота трассы.

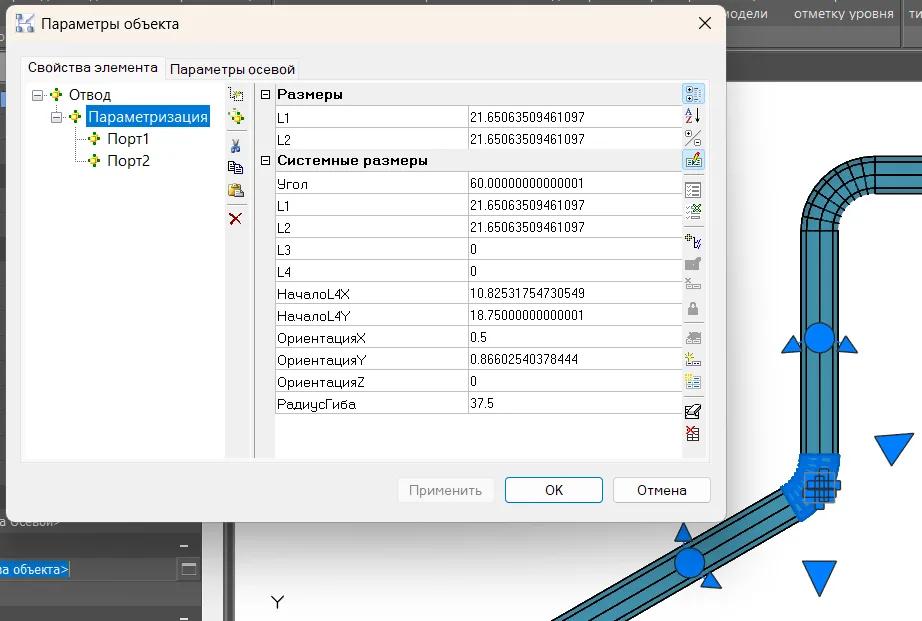

В свойствах Model Studio CS (Параметры объекта) будут заполнены некоторые геометрические параметры элементов трубопровода, в то же время параметры для спецификации и атрибутивной проработки элементов трубопровода останутся пустыми.

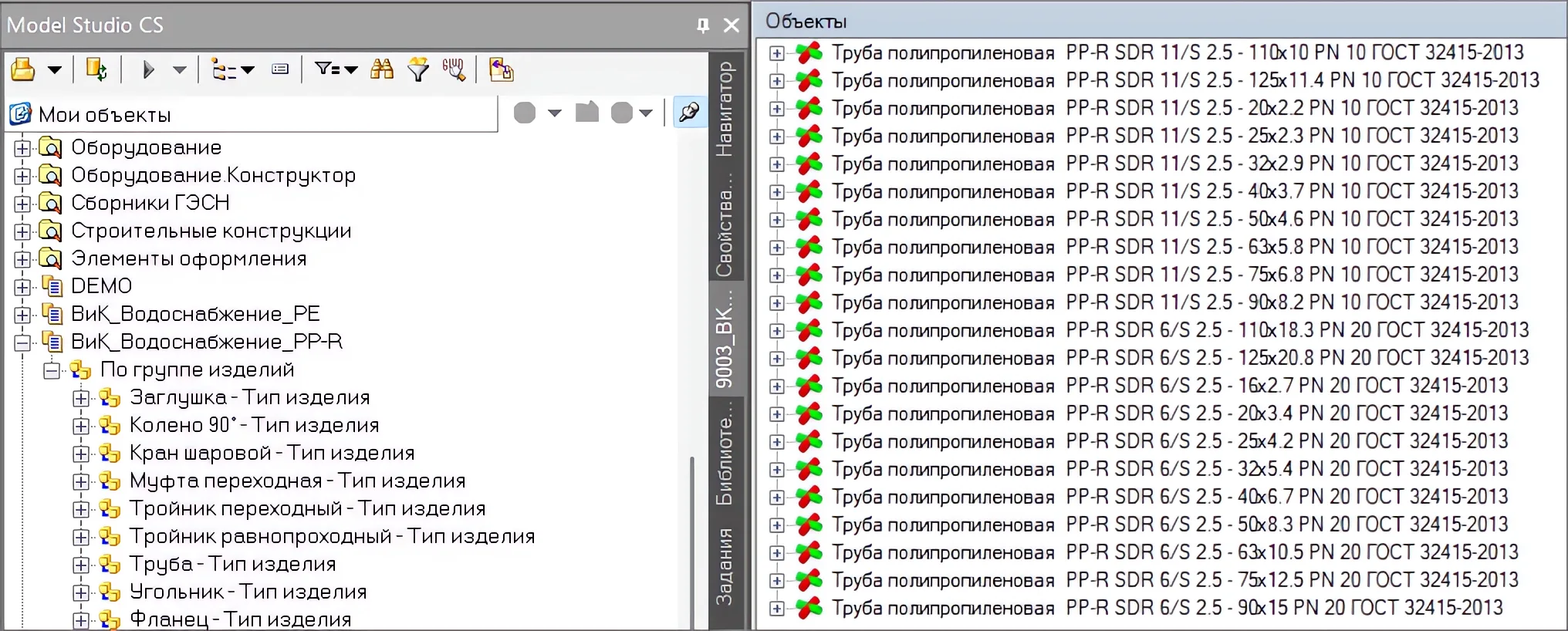

Теперь давайте нарисуем такой трубопровод с использованием миникаталога. Я предлагаю выбрать миникаталог ВиК_Водоснабжение_PP-R, который разработчики уже предоставляют вместе с базой данных стандартных компонентов (cadlib_water.cde).

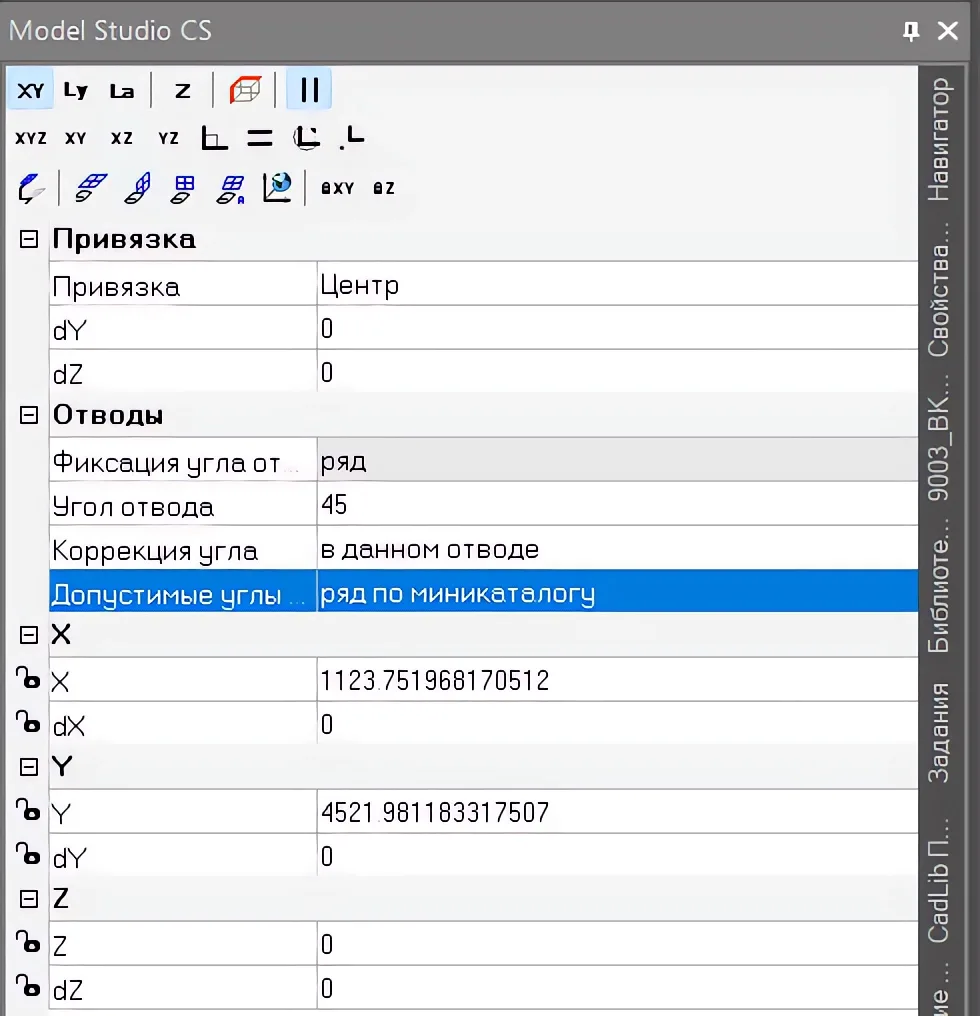

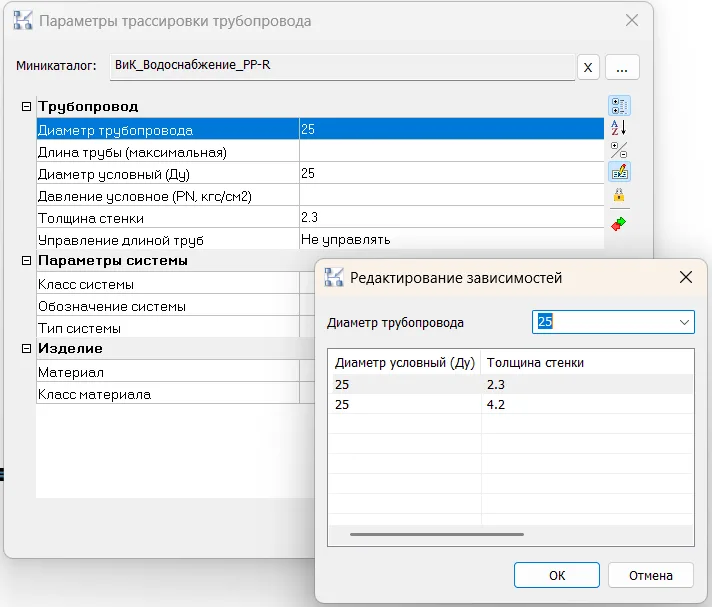

После указания миникаталога ВиК_Водоснабжение_PP-R сразу сокращается количество пар Диаметр условный – Толщина стенки до тех комбинаций, которые выпускает производитель. Строим трубопровод, при этом в панели Трассирование в выпадающем списке «Допустимые углы при трассировке» выбираем значение «ряд по миникаталогу».

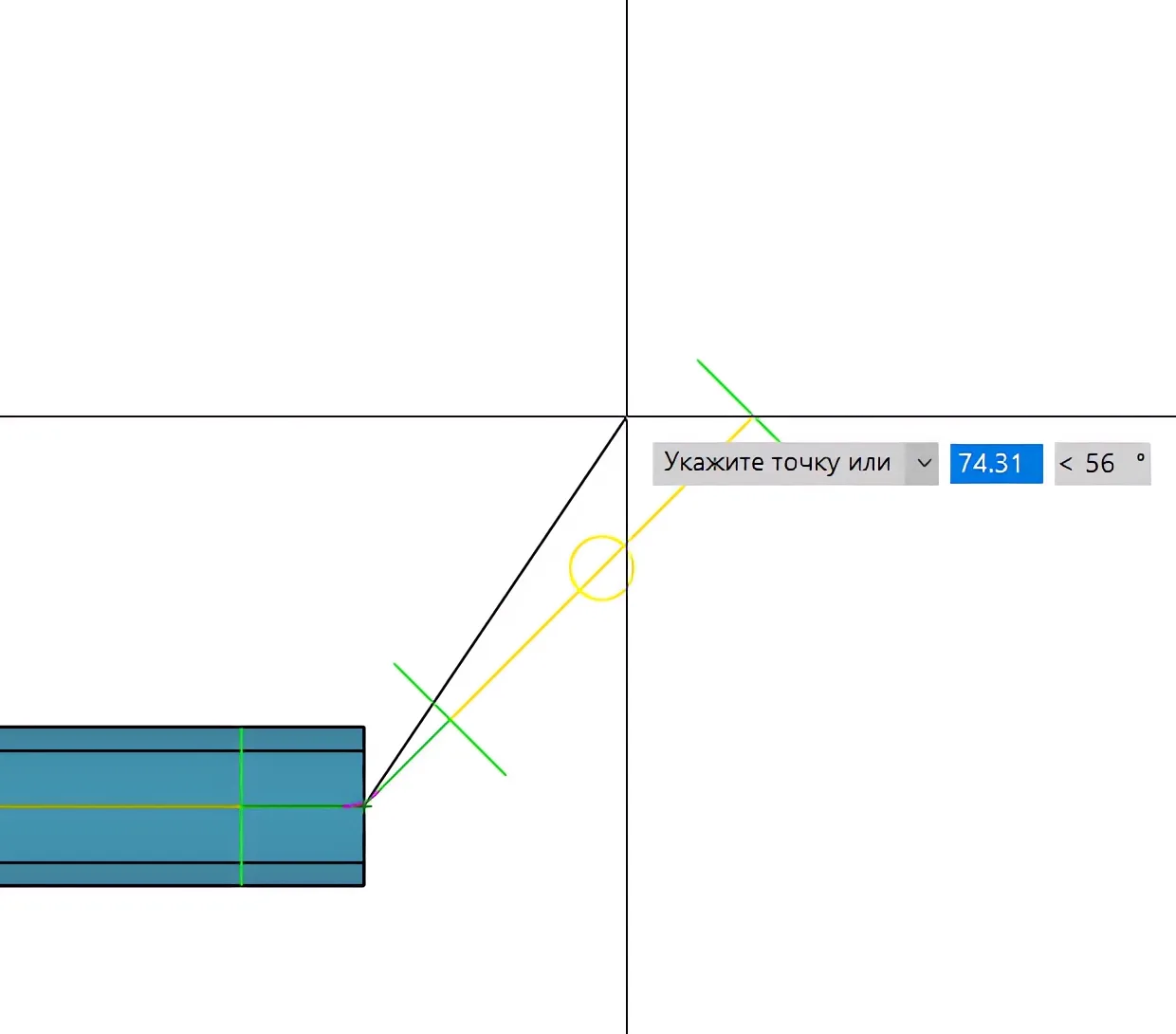

В процессе построения горизонтального трубопровода Model Studio CS будет предлагать на выбор 2 угла поворота: 45° и 90°. На скриншоте выше предварительное положение осевой следующего сегмента трубопровода показано желтым цветом, а габариты отвода и конечной точки трубы – зеленым цветом.
После построения трубопровода с использованием миникаталога автоматически заполняются параметры для спецификации.
Если нужно внести какие-то изменения в объекты миникаталога, к примеру, добавить угол отвода a=45° параметра Обозначение (модель) для элемента на скриншоте выше, то необходимо сначала отредактировать параметр в библиотеке стандартных компонентов, сохранить, а затем заново назначить миникаталог трубопроводу.
О назначении миникаталогов уже построенным трассам, а также о работе с миникаталогами воздуховодов, кабельных лотков и трубопроводной арматуры мы расскажем в следующей части.
